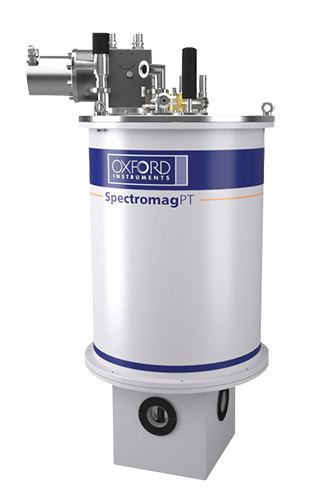

Spectromag PT
SpectromagPT
Optyczna platforma kriogeniczna zawierająca suchy magnes nadprzewodzący, kontr kriostat VTI, elektronikę sterującą, elektronikę pomiarową i wyposażenie.
- suchy magnes nadprzewodzący i kriostat helowy do optycznych pomiarów magneto elektrycznych
- magnes nadprzewodzący z rozszczepioną parą cewek i poziomym wektorem pola
- kriostat helowy i magnes nadprzewodzący chłodzony helem pracującym w zamkniętym obiegu
- cztery poziome porty optyczne z okienkami kwarcowymi
- próbka umieszczona na trzcince w wewnętrznej komorze pomiarowej VTI
- próbka chłodzona w warunkach dynamicznych gazem wymiany
- próbka ładowana z góry (ang. top loading)
SpectromagPT to całkowicie sucha optyczna kriogeniczna platforma pomiarowa, zawierająca magnes nadprzewodzący i kriostat zmienno-temperaturowy VTI, umożliwiająca szerokie badania eksperymentalne w temperaturach kontrolowanych w zakresie 1.6K – 300K i polu magnetycznym do 7T. Próbka umieszczona jest na uchwycie trzcinki eksperymentalnej i osadzana w komorze pomiarowej układu VTI, chłodzoną statycznie gazem wymiany. Cały system można wyposażyć w urządzenia pomiarowe i kontrolne w zależności od aplikacji, w szczególności układ do pomiaru w czasie rzeczywistym transportu kwantowego Nanonis Tramea oraz układ ochrony wrażliwych próbek i kriogeniczne filtry dolnoprzepustowe Sample Protect.
- kriostat pracujący w zamkniętym obiegu helu i kriochłodziarkę typu pulse tube (ang. PTR)
- suchy magnes nadprzewodzący umieszczony w kriostacie
- kontr kriostat zmienno-temperaturowy VTI 30mm
- trzcinę do umieszczania próbki z podstawowym okablowanie eksperymentalnym
- elektronikę sterującą, zasilacz magnesu i kontroler temperatury
- kompresor helowy chłodzony wodą
- węże helowe
- układy pompowe do cyrkulacji gazowego helu He4
- zestaw części zamiennych i eksploatacyjnych
- zestaw kabli sygnałowych i zasilających
- dokumentacje techniczną i instrukcje użytkowania
- temperatura pracy stabilizowana w zakresie od 1.6K do 300K
- stabilność temperatury 0.05K
- średnica przestrzeni na próbkę 30mm
- czas schładzania próbki od temperatury otoczenia do temperatury bazowej 90min
- masa kriostatu 150kg
- wymiary kriostatu około 120cm wysokość, 60 cm średnica
- wymagana wysokość pomieszczenia około 2.5m
- masa kompresora helowego <100kg
Magnes nadprzewodzący
- indukcja magnetyczna 7T
- jednorodność pola 0.3%
- czas do uzyskania maksymalnego pola 60min
- średnica przestrzeni na próbkę 30mm
- czas schładzania magnesu od temperatury pokojowej 40godz
- wyposażony w zworę nadprzewodzącą, układ zabezpieczenia przed przepięciem
- dwukanałowy miernik temperatury: dwa kanały pomiarowe i dwa obwody grzania z pętlą PID
- możliwość rozbudowy do 6 kanałów kontrolno-pomiarowych: odczyt temperatury, sterowanie grzejnikiem, sterowanie automatycznym zaworem iglicowym
- wyświetlacz dotykowy o przekątnej 4,3 cala
- zaprogramowane krzywe kalibracyjne do termopary rod-żelazo, sensora platynowego, sensora Cernox
- wbudowany algorytm PID
interfejs USB, RS232, Ethernet - zasilanie jednofazowe
- dodatkowe okablowanie eksperymentalne
- zaawansowane prefabrykowane trzcinki eksperymentalne
- układ do pomiaru w czasie rzeczywistym transportu kwantowego Nanonis Tramea
- układ ochrony wrażliwych próbek i kriogeniczne filtry dolnoprzepustowe Sample Protect
- dodatkowe sensory temperatury, karty pomiarowe, karta GPIB do kontrolera temperatury
- pompa turbomolekularna
