Integra
Integra

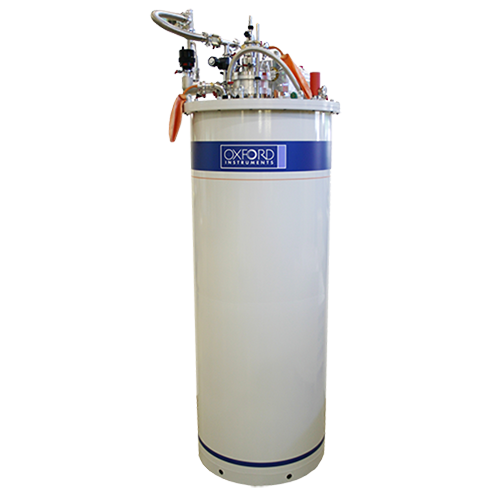

Platforma kriogeniczna zawierająca zalewowy kriostat helowy, magnes nadprzewodzący, kontr kriostat VTI, elektronikę sterującą, elektronikę pomiarową i wyposażenie.
- mokry magnes nadprzewodzący i kriostat helowy do pomiarów magneto elektrycznych
- kriostat helowy i magnes nadprzewodzący chłodzony ciekłym helem
- próbka umieszczona na trzcince w wewnętrznej komorze pomiarowej VTI
- próbka chłodzona w warunkach dynamicznych gazem wymiany
- próbka ładowana z góry (ang. top loading)

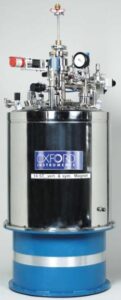

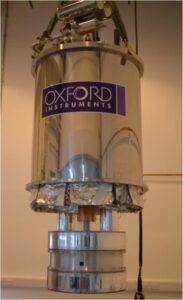

Integra to kriogeniczna platforma pomiarowa, zawierająca magnes nadprzewodzący i kriostat zmienno-temperaturowy VTI, umieszczone w zalewowym kriostacie helowym, umożliwiająca szerokie badania eksperymentalne w temperaturach kontrolowanych w zakresie 1.5K – 300K i polu magnetycznym do 20T. Próbka umieszczona jest na uchwycie trzcinki eksperymentalnej i osadzana w komorze pomiarowej układu VTI, chłodzoną statycznie gazem wymiany. Opcjonalnie układ można rozbudować i wyposażyć w bardzo szerokie możliwości pomiarowe, okablowanie eksperymentalne, prefabrykowane trzcinki eksperymentalne umożliwiające rotację i przesuwanie próbki względem pola magnetycznego. Konstrukcja kriostatu VTI umożliwiaja umieszczenie w nim dodatkowych insertów do pomiarów w temperaturach poniżej 1.5K: HelioxVL (300mK) lub KelvinoxMX (30mK). Cały system można wyposażyć w urządzenia pomiarowe i kontrolne w zależności od aplikacji, w szczególności układ do pomiaru w czasie rzeczywistym transportu kwantowego Nanonis Tramea oraz układ ochrony wrażliwych próbek i kriogeniczne filtry dolnoprzepustowe Sample Protect.

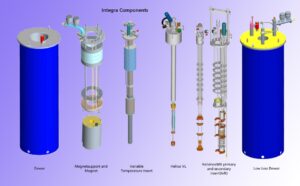

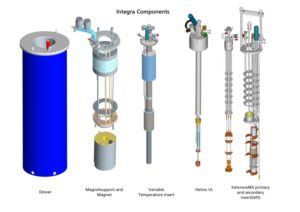

- Zalewowy kriostat helowy z płaszczem azotowym
- magnes nadprzewodzący umieszczony w kriostacie helowym
- kontr kriostat zmienno-temperaturowy VTI
- trzcinę do umieszczania próbki z podstawowym okablowanie eksperymentalnym
- elektronikę sterującą, zasilacz magnesu i kontroler temperatury
- układy pompujący do cyrkulacji helu w VTI
- transfer helowy
- zestaw części zamiennych i eksploatacyjnych
- zestaw kabli sygnałowych i zasilających
- dokumentacje techniczną i instrukcje użytkowania
- temperatura pracy stabilizowana w zakresie od 1.5K do 300K
- stabilność temperatury 0.05K
- średnica przestrzeni na próbkę 30mm, 37mm
- masa kriostatu 200 – 550kg
- wymiary kriostatu około 195cm wysokość, 70 cm średnica
- wymagana wysokość pomieszczenia około 4m

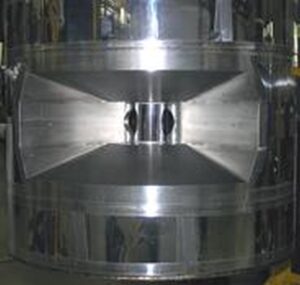

Magnes nadprzewodzący
- indukcja magnetyczna 8T, 9T, 12T, 14T, 15/17T, 16/18T, 18/20T
- średnica otworu magnesu 52mm
- jednorodność pola 0.1%
- czas do uzyskania maksymalnego pola 20 – 60min
- średnica przestrzeni na próbkę 30mm, 37mm
- wyposażony w zworę nadprzewodzącą, układ zabezpieczenia przed przepięciem
- dwukanałowy miernik temperatury: dwa kanały pomiarowe i dwa obwody grzania z pętlą PID
- możliwość rozbudowy do 6 kanałów kontrolno-pomiarowych: odczyt temperatury, sterowanie grzejnikiem, sterowanie automatycznym zaworem iglicowym
- wyświetlacz dotykowy o przekątnej 4,3 cala
- zaprogramowane krzywe kalibracyjne do termopary rod-żelazo, sensora platynowego, sensora Cernox
- wbudowany algorytm PID
- interfejs USB, RS232, Ethernet
- zasilanie jednofazowe
- warianty magnesu nadprzewodzącego: średnica otworu 77m, 90mm, 102mm, 150mm
- warianty magnesu nadprzewodzącego: indukcja, jednorodność pola,
- cewka kompensacująca
- kriostat helowy rekondensacyjny IntegraAC z aktywnym odzyskiem parującego helu
- dodatkowe okablowanie eksperymentalne
- zaawansowane prefabrykowane trzcinki eksperymentalne
- układ do pomiaru w czasie rzeczywistym transportu kwantowego Nanonis Tramea
- układ ochrony wrażliwych próbek i kriogeniczne filtry dolnoprzepustowe Sample Protect
- dodatkowe sensory temperatury, karty pomiarowe, karta GPIB do kontrolera temperatury
- pompa turbomolekularna
- zbiornik helowy
