HelioxVT
HelioxVT

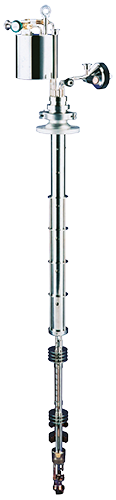

Sucha chłodziarka helowa He3 zawierająca elektronikę sterującą i wyposażenie, umieszczana w kriostacie VTI.
Heliox VT to insert stanowiący zespół chłodziarki helowej, oparty na sorpcyjnym pompowaniu helu 3He, kompatybilny z suchym kriostatem helowym, umieszczany w kontrkriostacie VTI o średnicy 50mm. Układ pozwala prowadzić eksperymenty w zakresie temperatur 300mK – 300K z próbką umieszczoną w próżni, usytuowaną na wymiennym uchwycie montowanym do zespołu z wymiennikiem ciepła.
Układ kriogeniczny zawiera
Specyfikacja techniczna chłodziarki
Cyfrowy kontroler temperatury
Opcje
Układ kriogeniczny zawiera
- insert chłodziarki helowej 3He z wbudowaną pompą kriogeniczną i wewnętrzną puszką próżniową
- komorę pomiarową o średnicy 43mm i długości całkowitej 215mm
- okablowanie diagnostyczne oraz sensor temperatury na pompie sorpcyjnej 3He, flanszy 1K, flanszy 3He
- okablowanie eksperymentalne na centralnej linii przelotowej, 12 sparowanych skrętek konstantanowych
- manifold (instalacja) do pompowania 4He z flanszy 1K
- hel 3He niezbędny do działania systemu
- kontroler temperatury
Specyfikacja techniczna chłodziarki
- zaprojektowana do współpracy z magnesem nadprzewodzącym o średnicy otworu 52mm
- zaprojektowana do umieszczenia w kontrkriostacie VTI o średnicy 50mm i suchym kriostacie helowym
- umieszczana w kontrkriostacie VTI o średnicy 50mm
- temperatura pracy stabilizowana w zakresie od 300mK do 300K
- stabilność temperatury 3mK dla temperatur poniżej 1.2K
- średnica przestrzeni na próbkę 43mm
- temperatura bazowa poniżej 300mK utrzymywana przez co najmniej 40 godzin
- moc chłodząca 50µW w temperaturze 350mK przez co najmniej 6 godz
- chłodzenie z temperatury pokojowej do temperatury bazowej około 4 godzin
- jedna eksperymentalna linia przelotowa o średnicy 6mm
- masa chłodziarki 50 kg
- długość chłodziarki około 1800mm
Cyfrowy kontroler temperatury
- czterokanałowy miernik temperatury do termopary rod-żelazo, sensora platynowego, sensora Cernox, sensora RuO2
- monitorowanie temperatury ze wszystkich wbudowanych sensorów na niezależnych kanałach
- kontrola i sterowanie automatycznym zaworem iglicowym
- kontrola dwóch niezależnych grzejników
- odczyt ciśnienia na flanszy 1K
- wyświetlacz dotykowy o przekątnej 4,3 cala
- zaprogramowane krzywe kalibracyjne do termopary rod-żelazo, sensora platynowego, sensora Cernox
- wbudowany algorytm PID
- interfejs USB, RS232, Ethernet
- zasilanie jednofazowe
Opcje
- specjalny uchwyt do próbki o niskich prądach wirowych
- dodatkowy sensor temperatury RuO2 na flanszy 3He
- okablowanie eksperymentalne na linii przelotowej o średnicy 6mm
- dodatkowe okablowanie eksperymentalne na centralnej linii przelotowej
- nanopozycjoner do obrotu i przemieszczania próbki
- sucha pompa rotacyjna do pompowania 4He z flanszy 1K
- pompa turbomolekularna
